硅鉬棒電阻加熱元件是一種由二硅化鉬制成的耐高溫，抗氧化的加熱元件。 在高溫氧化氣氛中使用時(shí)，表面會(huì)形成一層致密且明亮的石英（SiO2）玻璃膜層，可以保護(hù)硅鉬棒的內(nèi)層不被氧化，因此硅鉬棒元件 具有獨(dú)特的高溫抗氧化性。

在氧化氣氛中，使用溫度為1800℃，硅鉬棒電加熱元件的電阻隨著溫度的升高而迅速增加，并且當(dāng)溫度不變時(shí)，電阻值是穩(wěn)定的。 在正常情況下，元件的電阻不會(huì)隨使用時(shí)間的長(zhǎng)短而變化。 因此，可以將新舊的硅鉬棒加熱元件混合。

根據(jù)結(jié)構(gòu)，工作氣氛和加熱設(shè)備的溫度，正確選擇電加熱元件的表面負(fù)荷是硅鉬棒電加熱元件使用壽命的關(guān)鍵。

應(yīng)用領(lǐng)域

硅鉬棒電加熱元件產(chǎn)品廣泛用于冶金，煉鋼，玻璃，陶瓷，耐火材料，晶體，電子元件，半導(dǎo)體材料的研究與生產(chǎn)領(lǐng)域，特別是用于高性能精密陶瓷，高檔人造晶體 ，生產(chǎn)精密結(jié)構(gòu)金屬陶瓷，玻璃纖維，光纖和高級(jí)合金鋼。

硅碳棒是一種非金屬加熱元件。 它以高純度綠色六角形碳化硅為主要原料制成，并在2200℃的高溫下重結(jié)晶。 正常使用溫度可達(dá)到1450℃。 在合理的使用條件下，它可以連續(xù)使用2000小時(shí)以上。 在空氣中使用時(shí)，不需要保護(hù)氣氛。 適用于各種電爐和電窯爐。

硅鉬棒高度抗氧化。 在高溫氣氛下，石英SIO2的致密保護(hù)層形成在原件表面上，以防止MOSI2繼續(xù)氧化。 當(dāng)組分溫度大于1700度且熔點(diǎn)為1710度的SIO2保護(hù)層熔化時(shí)，由于表面張力的作用，SIO2會(huì)熔化成液滴并失去其保護(hù)作用。 當(dāng)器件繼續(xù)在氧化性氣氛中使用時(shí)，SIO2保護(hù)層將被再生。

硅碳棒用途：由于硅碳棒的高溫，具有耐高溫，抗氧化，耐腐蝕，升溫快，壽命長(zhǎng)，低溫變形，安裝維修方便等特點(diǎn)。 具有良好的化學(xué)穩(wěn)定性。

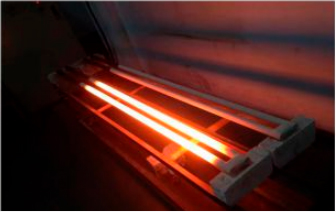

加熱元件

1600℃電爐加熱元件是硅鉬棒，硅鉬棒注意事項(xiàng)

1.硅鉬棒的加熱元件不應(yīng)在400℃至700℃的溫度范圍內(nèi)使用，因此在這種不利條件下，組件將遭受低溫氧化并損壞組件。

2.硅鉬棒加熱元件適用于空氣和中性氣氛。 諸如氫氣之類的還原性氣氛將破壞保護(hù)層，而氯和硫的蒸氣將直接破壞元素。

安裝

硅鉬棒在高溫（高于1500度）下會(huì)有些軟化，并且在低溫下會(huì)變硬且變脆。 為了避免溫度變化引起的應(yīng)力，有利于部件的熱脹冷縮。 安裝方法。 起重元零件的拆卸和更換也更加方便，無(wú)需等待爐子冷卻，而是可以熱更換。

懸掛硅鉬棒時(shí)必須注意以下事項(xiàng)：

1）襯里材料是剛玉磚，其Fe2O3質(zhì)量分?jǐn)?shù)應(yīng)小于1％，因?yàn)樗c保護(hù)膜相互作用形成易熔的硅酸鹽，從而加速了部件的破壞。

2）熱爐煤氣在冷端泄漏，不僅增加了爐子的熱損失，甚至燒壞了導(dǎo)電帶卡盤(pán)和引線夾。 因此，******使用石棉卡盤(pán)。

3）由于硅鉬棒是脆性材料，彎曲強(qiáng)度低，因此不能承受沖擊。 在安裝過(guò)程中，應(yīng)采取保護(hù)措施以防止其破裂。 連接導(dǎo)電膠帶時(shí)，必須先安裝石棉卡盤(pán)（或瓷卡盤(pán)），夾緊時(shí)力不能過(guò)大。

4）將硅鉬棒安裝到堵頭磚中。 為了避免由裝卸運(yùn)動(dòng)引起的機(jī)械應(yīng)力，堵頭磚應(yīng)該是由泡沫剛玉磚制成的單獨(dú)的磚。

5）將裝有硅鉬棒的堵頭磚插入爐頂上準(zhǔn)備好的縫隙中。 堵頭磚應(yīng)突出到爐頂之外，便于拆卸。

6）將導(dǎo)電膠帶連接到已經(jīng)準(zhǔn)備好的連接支架上，但應(yīng)避免導(dǎo)電膠帶的張力和不自然的扭曲機(jī)械應(yīng)力。

7）為了防止石棉卡盤(pán)因熱脹冷縮而下垂和變形，可以在接頭處涂上水玻璃混合耐火泥以牢固固定。

8）吊裝時(shí)，加熱部分的錐結(jié)距爐壁約25mm-3omm，冷端應(yīng)在爐頂外側(cè)75mm處，加熱部分的下端至爐底不應(yīng) 小于50mm。

9）爐中硅鉬棒的間距應(yīng)不小于元件本身的中心距離。

10）提起時(shí)要注意兩個(gè)冷端和接線部分的重力平衡，否則會(huì)引起加熱部分彎曲變形。
