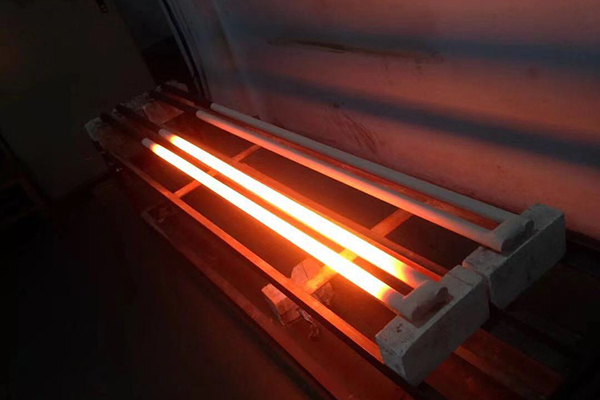

陶瓷行業廣泛使用硅炭棒電爐作為化驗、小型實驗、燒制結晶釉產品以及其它方面用途的加熱爐。由于產品燒成曲線和在不同的溫度下維持硅炭棒產生恒定的或設計要求的發熱量的需要，必須隨時改變供給硅炭棒的電壓(或電流)。目前，使用比較廣泛的仍是改變電爐變壓器(自自變壓器)的抽頭以供出不同的電壓檔級來達到調壓的目的。例如在SRJX-813型電爐中,使用組合開關或轉換開關切換自變壓器的繞組。但是在使用定型生產的檔次較多的電爐變壓器特別是電爐功率較大的情況下,利用組合開關就無法進行工作了。

與可控硅調壓裝置相比,它存在著投資少、安裝、維修簡便等優點適合自制較大功率的電爐時果用電路工作原理如下按動1AN,電流經1C3~7C3-1AN11C-7c;形成回?路,此時1C動作,1C3斷開電流流經1C1和1AN2-2AN2~7AN21C2-1C-7C使1C自鎖、,1AN失去作用。同時由于1C4斷開其它接觸器不能吸臺，硅碳棒電爐按第I檔供電。如果需要變換檔次，則則按動其它按鈕如3AN,則由于3AN2分?jǐn)唷?/p>

同時1c4閉閉合電流仍按上述途徑相應經觸頭流通3C吸合,第檔工作。常閉觸頭1C。~7C。、1C4~7C4的設蛋,不僅保證 了各接觸器間的互鎖，而而且當主觸頭燒毛有粘連現象或接觸器有延遲緩放現象時,也有效地地保證了設備及工作的可靠性。有一臺RJX- 50-13硅碳棒電爐,使用C10100A交流接觸器，運用上述控制方式幾年來一直運行良好。 但是僅給出了七檔電路。若還需要增加檔次，只要在相應部位按圖中各元件相同的接法接入各觸頭、按鈕、線圈就行了。交流接觸器可按電爐功率進行選擇。
